| ALTRI TIPI DI TRASMISSIONE CON ORGANI FLESSIBILI |
Meccanica degli Azionamenti
a cura di Michele Trancossi
Altri tipi di Trasmissione con organi flessibili
Una rapida carrellata sugli altri tipi di Trasmissione con organi flessibili.

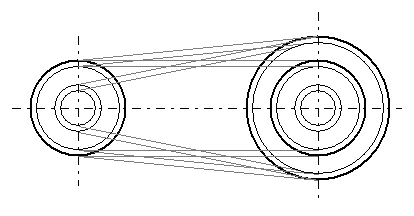

Trasmissione a cinghie con rapporto di Trasmissione variabile.

Per le cinghie di trasmissione a rapporto variabile, vale, eccettuato il transitori la teoria delle cinghie.
Interessante il variatore continuo in cui il rapporto di trasmissione varia al variare del numero di giri per effetto della Forza centrifuga.
Cinghie a Denti
Eliminano lo scorrimento della cinghia. Si impiegano per velocità massime fino a 80 m/s.
Presentano due svantaggi:
- costi elevati
- richiedono un buon allineamento delle pulegge
- portano tutto il carico dovuto al momento motore.

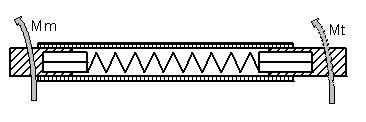

Albero Flessibile
Le trasmissioni con alberi flessibili trasmettono energia tra due alberi comunque disposti nello spazio.
Lavorano con una velocità limite di circa 2,5 m/s.
il massimo numero di giri cui lavorano diventa:
Trasmettono basse potenze e la potenza trasmessa e' funzione diretta del raggio di curvatura della trasmissione.
Più piccolo é il raggio di curvatura più piccola é la potenza che si trasmette all'uscita.
Consideriamo una trasmissione con un albero elastico di trasmissione di 8 mm. Guardiamo come varia la potenza trasmessa al variare del raggio di curvatura.
R=150 mm => Mt = 2,8 Nm
R=650 mm => Mt = 5,7 Nm
I maggiori problemi che affliggono questo tipo di trasmissione sono:
usura del rivestimento, lubrificazione, attriti.
|
|
